產品概述
GSD-HOT 三合一型 FTTH 光終端是一款內置了 CATV 及 ONU 光模塊和同軸電纜調制解調模塊的無源光網絡終端。該產品基于成熟穩定的 EPON 技術，并融合了千兆以太網交換技術和同軸電纜網 EoC 技術，不僅系統 可靠性高，而且組網部署方便，為 FTTH 網絡光纖入戶后駁接室內原有的同軸電纜網絡提供了一個便捷的 解決方案，使原有的 EOC 網絡設備（包括 EOC 終端和內置 EOC 模塊的雙向機頂盒）在不做任何改動的 情況下，就能方便地接入新建的 FTTH 網絡，并能同時支持寬帶上網和 VOD 點播等多個業務。
? ONU 模塊符合 3ah 標準協議和中國電信 EPON 設備技術要求；
? 可與市面上主流的 OLT 設備實現互聯互通；
? 高集成度；內置 CATV 光接收模塊和 EOC 頭端模塊 ；
? EOC 模塊完全符合 HP-AV 1.1 和 IEEE 1901 標準，并兼容 C-HPAV 1.0 標準，最多 8 個 VLAN 優 先級；
? CATV 光接收模塊可支持光 AGC 功能，標出輸出電平可達 75dBuV 以上（@-2～-12dBm）；
? 可支持 SNMP、TR069、WEB 和 CLI 等多種管理方式；
? 即插即用，易于安裝；并且能兼容現有網絡中的存量 EOC 終端；
主要技術參數
參數
標稱值
參數
標稱值
CATV 光接收單元
ONU 單元
輸入光波長范圍
1100～1600 nm
光纖接口類型
SC/PC
輸入光功率范圍
0 ～-15 dBm
光纖類型
單模
光 AGC 控制范圍
-2～-12
dBm
PON 口最大光分比
1：64
光纖類型
單模
PON 口數據速率
上、下行對稱 1.25Gbps
光纖接口類型
SC/APC
PON 口接收光波長
1490nm
光反射損耗
>45 dB
PON 口接收靈敏度
-27dBm
射頻工作頻率范圍
87～1000 MHz
PON 口發射光波長
1310nm
標稱輸出電平
≥75 dBuV（@-2～-12 dBm）
PON 口輸出光功率
+1~+4dBm
輸出反射損耗
≥14dB（@87～1000MHz）
以太網數據端口
2 個百兆口+1 個千兆口
射頻接口類型
F 型接頭（公制/英制）
業務能力
二層線速交換；支持 VLANTAG/UNTAG/VLAN 轉換；支持端口限速；支持業務優先級劃 分；支持廣播包抑制；支持環路檢測
MER（@64QAM）
≥33dB（@Pin = -11dBm）
管理方式
TR069（SNMP）/WEB/CLI
同軸電纜調制解調單元
射頻接口類型
F 型接頭（公制/英制）
輸出功率
108dBuV
工作頻率
7.5~67.5MHz
射頻阻抗
75Ω
調制方式
OFDM
VLAN 數量
4K
協議組
HomePlug AV/IEEE802.1Q/IEEE802.1p/IGMP 等
兼容性
兼容 Qualcomm 及 Mstar 低頻 HomePlug AV 系列
加密方式
128-bitAES 加密
管理方式
TR069/SNMP/CLI/WEB
其他參數
外形尺寸
180(L)*120(W)*30(H) mm
工作溫度
0℃～45℃
工作電壓
DC +12V
儲存溫度
-20℃～85℃
整機功耗
小于 12W
工作濕度
10%～90%（非凝露）
整機重量
0.5kg
儲存濕度
10%～90%（非凝露）

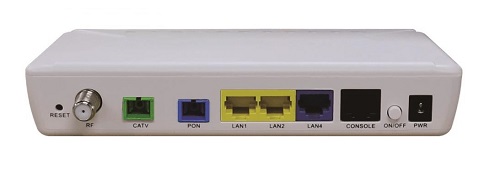

接口說明
1、復位鍵
2、射頻輸出口
3、CATV 光纖接口
4、PON 光纖接口
5、網口 1 （百兆）
6、網口 2 （百兆）
7、網口 4 （千兆）
8、串行配置口
9、電源開關
10、電源接口（DC +12V/1A）光波長
--
--
