盒式OLT

產品概述：

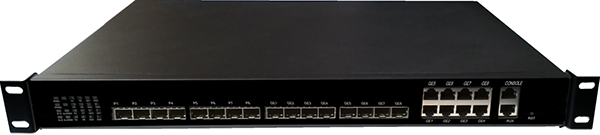

GSD1000S是高事達公司推出的一款面向小規模EPON接入應用場景的小型化盒式OLT設備。GSD1000S采用1U 19英寸標準機盒，配置4-8個固定PON端口，具有高可靠性、低成本、簡單易用、部署靈活等特點。

GSD1000S內置功能強大的交換模塊，支持全業務千兆線速轉發，支持豐富的二層協議；內置網管模塊，支持帶內、帶外網管，支持命令行、SNMP、高事達圖形化網管平臺EMS的集中網管；

GSD1000S覆蓋范圍20KM，一般部署于局端機房、駐地小區機房，直接與安裝于用戶處的ONU通過ODN組網。根據不同的用戶場景，該產品可滿足FTTB、FTTC、FTTH等多種接入場合的應用，是運營商低投入建設EPON接入網的選擇。

產品特點：

l 小型化、低成本、部署靈活,適合部署于ONU接入密度不高的中小型網絡;

l 二層匯聚交換，支持端口VLAN、靈活QinQ、端口匯聚，為運營商組網提供了多種靈活選擇；

l QOS保障,采用基于硬件實現的DBA動態帶寬分配功能，在上、下行方向上可配置多個優先級別的調度隊列，從根本上保證了高優先級的業務能夠得到好的QOS保證。

l 豐富的OAM功能,系統支持ONU自動發現、自動注冊，支持對單條鏈路的自動環回測試功能，支持基于端口、基于協議的VLAN，支持IGMP Proxy、Snooping功能，基于端口的ACL包過濾、包分類功能，基于端口的流量管制、流量整形等豐富的可運營、可管理特性。

l 完備的網管功能.支持我公司的綜合網管平臺EMS軟件的集中管理,支持本地命令行管理、SNMP管理,支持帶內、帶外網管；

l EMS網管基于C/S架構設計，具備完備的網管功能。支持自動網絡拓?fù)洹⑹謩?dòng)拓?fù)湫薷模С謱?duì)OLT、ONU的軟件在線升級;

l 易安裝、易維護、即插即用,設備開機即可正常工作，ONU自動注冊，無須額外配置；設備部署后通過遠程管理平臺對設備進行運行狀態監控和必要的業務配置操作。

技術參數：

項目	性能參數
上聯口	物理接口： 4-8個100/1000M自適應電口,RJ45； 4-8個千兆SFP接口，1000BASE-LX；
PON接口	數量：4-8個 物理接口：SFP插槽接口類型：1000BASE-PX20 最大分光比：1：64
管理端口	1個10BASE-T帶外網口 1個CONSOLE本地管理口
PON光口規格（適用于本公司提供的PON模塊）	傳輸距離：20KM 端口速率：對稱1.25Gbps 波長：發送1490nm，接收1310nm 發射光功率：+2～+7dBm 接收靈敏度：-27dBm 飽和光功率：-6dBm
網管方式	支持SNMP, TELNET, 本地網管；支持本公司綜合網管平臺EMS集中網管；
網管能力	風扇檢測；端口狀態監測、配置管理；二層交換部分的配置管理，如VLAN、TRUNK、RSTP、IGMP、QOS等 EPON部分功能的配置管理，如：DBA帶寬分配、ONU認證、ACL配置、QOS等接入ONU的配置和管理（詳見ONU規格）用戶管理告警管理
二層交換部分	支持端口VLAN、協議VLAN；支持VLAN TAG/UNTAG、VLAN透?jìng)鳌LAN轉換；支持4096個VLAN; 支持802.3ad鏈路匯聚（TRUNK）支持RSTP快速生成樹支持基于端口、VID、TOS、MAC地址的QOS 支持IGMP Snooping 支持802.1x流量控制支持端口性能統計
EPON部分	符合IEEE802.3ah EPON協議支持下行數據加密支持DBA帶寬分配支持標準OAM和擴展OAM 支持ONU認證支持動態測距支持ACL數據包過濾支持QOS，業務流分類和標記支持RSTP、IGMP Proxy

訂貨指南：

GSD-100

高事達盒式OLT型號

4：4個PON口

8: 8個PON口

故障分析：

1 電源檢查如下項目，以幫助分離問題：

? 檢查環境條件，不能讓 EPON接入設備過熱。確認 EPON接入設備的進、出氣孔潔凈。回顧一下“一般場所要求”。 EPON接入設備工作場所的要求溫度為-40°—85°

? 如 EPON接入設備不能啟動，并且“PWR”指示燈不亮，檢查電源。

2 端口、電纜和連接故障

? 如果 EPON接入設備端口無法LINK上，檢查連接線纜是否正確，對端連接是否正常；

? 如系統啟動，但Console口不工作，確認Console口配置為9600波特率，8位數據位，無奇偶校檢位，1位停止位，無流控。
